リアスイングアームの移植

足回りですが。。。
前後共に 250cc クラスに移植します
タイヤの選択　部品の入手性などメリットが多いからです
リアは、ネット情報から、FTR223の実績があるので
FTR223のスイングアームをヤフオクから入手しました

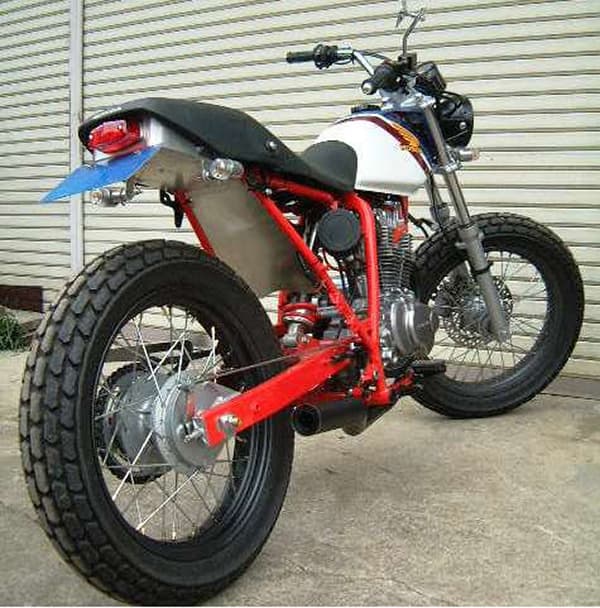

FTR223です

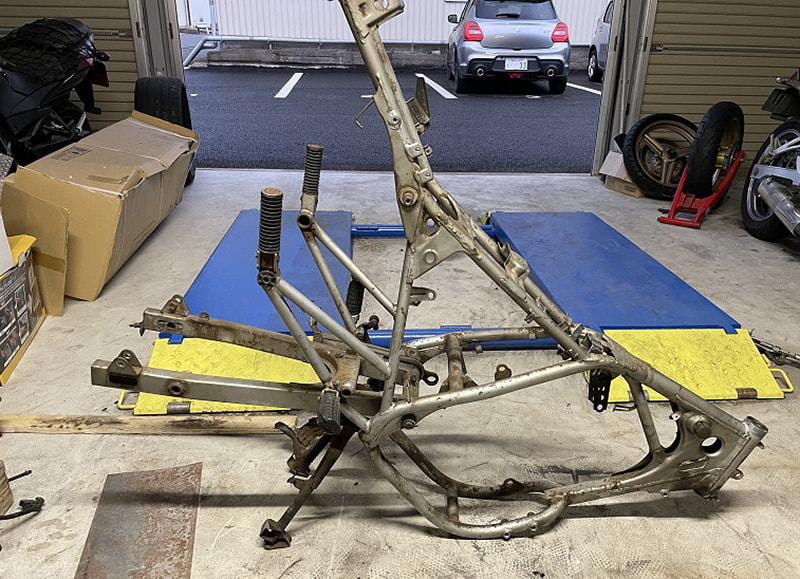

フレームとスイングアームのみにしました

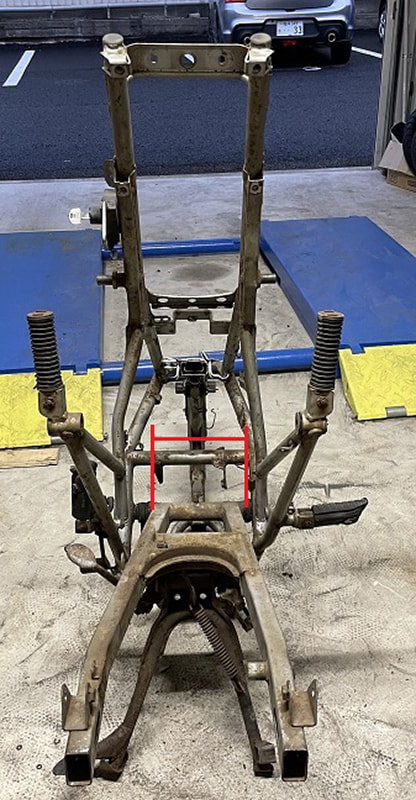

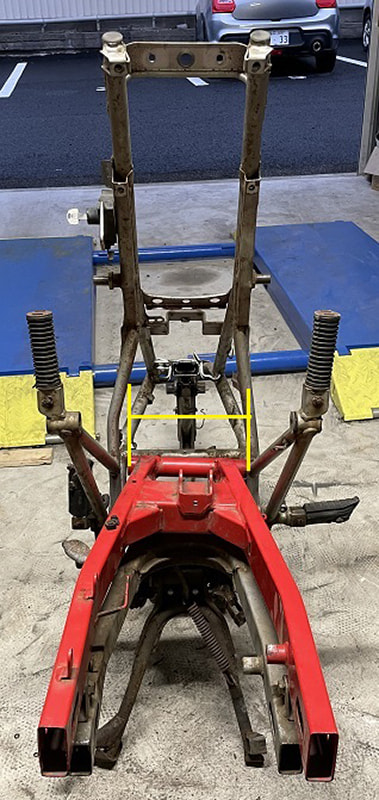

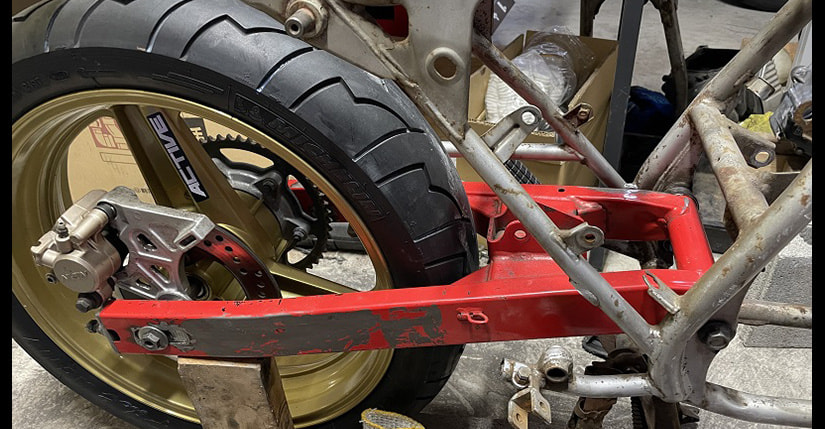

早速合わせてみましたが、幅がかなり違います

スイングアームピボットシャフトですが、
こちらの情報では、エンジンマウントを外してスペースを確保していますが、なんとか残します
https://www.youtube.com/watch?v=hZiYkatTGaw

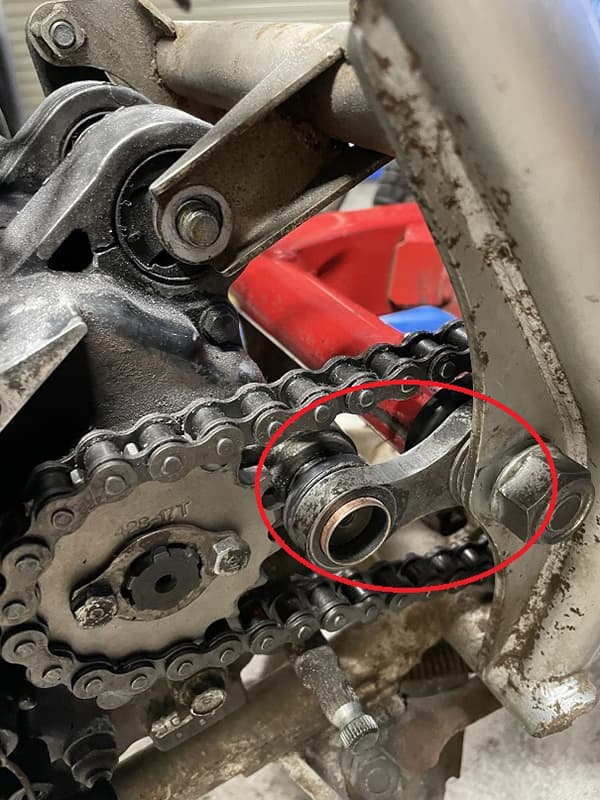

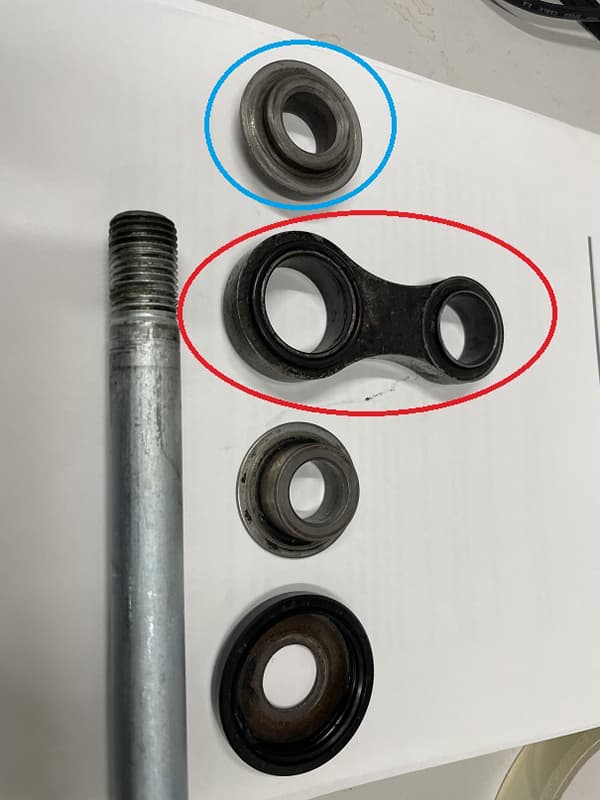

赤が、エンジンマウントです

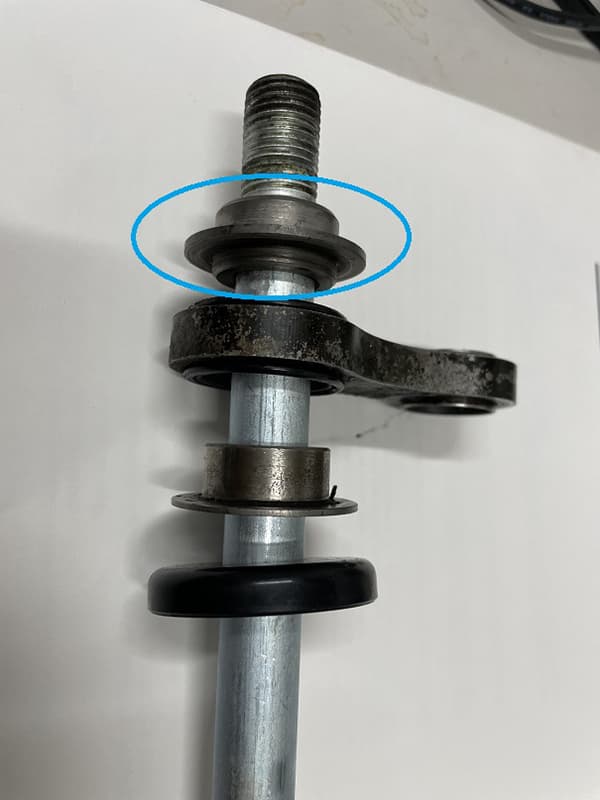

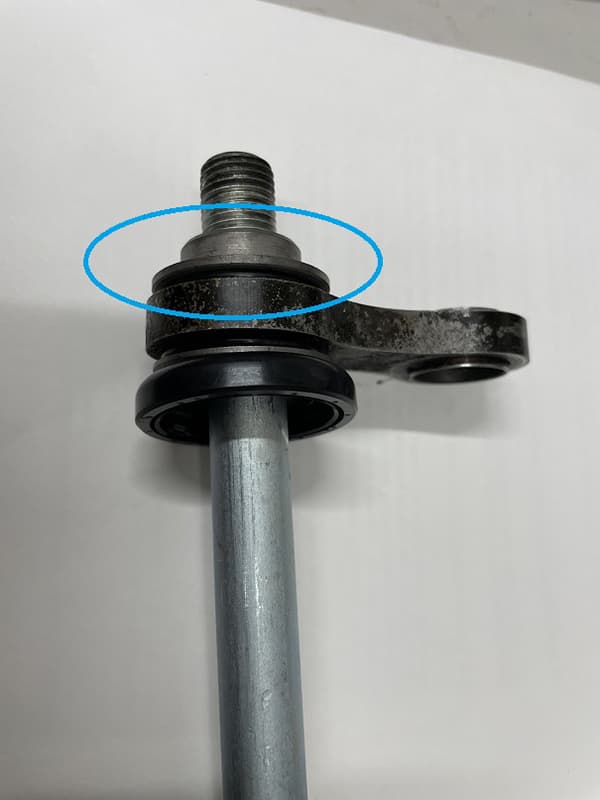

青の部品のカット
スイングアームの加工で、スペースを確保します

ベアリングを HK2020 ⇒ HK2018L　　2mm短縮
圧入は、現在位置から　3mmぐらいまでできます
ベアリングは、面から10mmの位置にあるので
片側 15mmまでカットします
30mmもスペースが確保できました

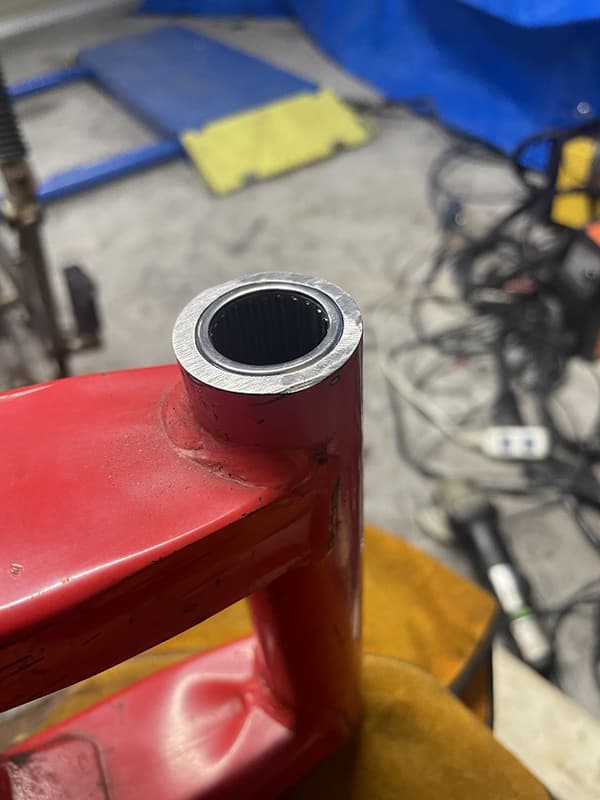

既にカットしています

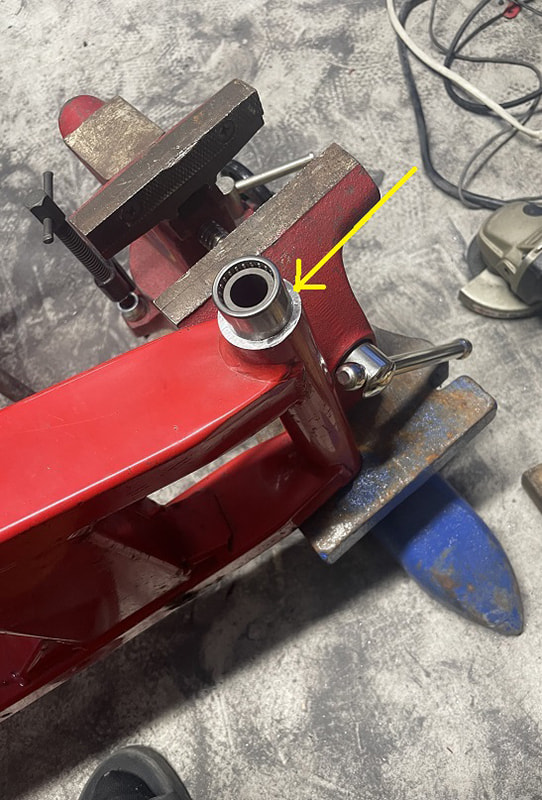

ベアリングを打ち込んでいます

面一まで入りました

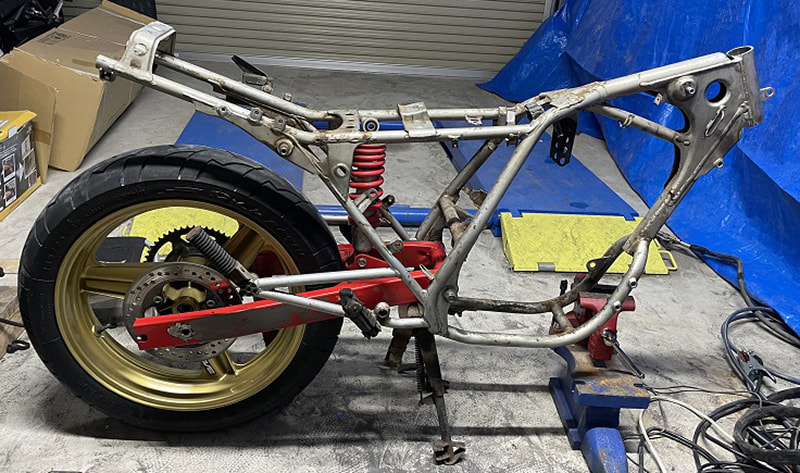

入りました
